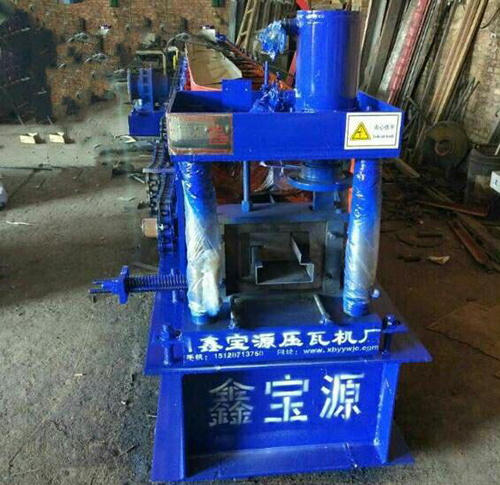

集装箱边梁机

】 产品详细参数 浏览

鑫宝源集装箱边梁机主要技术参数:
成型工艺 :放料机---冲孔定尺---校平---成型---液压切断---收料。
设备组成:设备由放料机、成型主机、定尺切断部分、收料台、电器控制部分等组成。
设备性能:
1、机组轧制能力,原材料材质:镀锌板,板厚2.5mm
2、生产速度:8-12米/分钟。
3、总功率:大约29.5kw。
各主要部件技术参数
1、单头放料机: 被动式放料机架,手动涨紧,
2、入料定位装置壹套;
3、七辊校平装置壹套;
4、伍辊装置;
5、液压控制泵壹套;(功率:11KW)
6、液压冲孔装置壹套, 含:冲孔组合模具2套;
7、液压成型剪装置壹套; 落料剪切刀具材料:Cr12MoV, 热处理;
8、成品工作台壹套。(无动力)
9、主机带防护罩。
成型主机:
机架结构:墙板牌坊式。
成型道次:20道。
轧辊轴轴径:φ75mm。
主动力:18.5kw电机。
传动方式:链轮传动。
轧辊材料:采用GCr15钢锻钢数控加工后热处理。
轧辊模具:1套。
控制系统:
整线采用 PLC控制, 液晶显示触摸屏,人机界面,操作人员通。
过设定的程序自动运行,并对控制过程进行监控,制件长度数字设定,长度可调节。
